Полуавтоматический вискозиметр для определения вязкости битумов (ГОСТ Р 52128-2003), ГОСТ Р 58952.6 -2020)

Полуавтоматический вискозиметр битумов ВУБ-ПХП изготовлен в соответствии с требованиями и для обеспечения методики измерений ГОСТ 11503-74 «Битумы нефтяные. Метод определения условной вязкости», ГОСТ Р 52128-2003 «Эмульсии битумные дорожные. Технические условия», ГОСТ Р 55421-2013 «Дороги автомобильные общего пользования. Эмульсии битумные дорожные катионные. Метод определения условной вязкости».

Вискозиметр ВУБ-ПХП предназначен для определения вязкости битумных продуктов и распространяется на нефтяные жидкие битумы, сырье для битумного производства и другие битуминозные продукты (далее - битумы). Подходит для угольной смолы и эмульгированного асфальта в текучем состоянии.

Принцип действия аппарата основан на измерении времени истечения 50см3 продукта через калиброванное отверстие при заданной температуре. Рабочий стакан устанавливается в нагревательную баню аппарата, заполненную теплоносителем, и разогретую до температуры на 1…2 °С выше температуры испытания. Испытываемый продукт, нагретый на 2…3 °С выше температуры испытания, заливается в рабочий стакан до метки уровня продукта на затворе. После охлаждения пробы до температуры испытания при непрерывном перемешивании затвор поднимается, и проба сливается через отверстие в мерный цилиндр. Время истечения 50см3 продукта принимается за результат испытания.

Особенности вискозиметра ВУБ-ПХП:

• Аппарат ВУБ-ПХП обеспечивает стабилизацию температуры в нагревательной бане вискозиметра, измерение времени истечения пробы после охлаждения до температуры испытания;
• Современное микропроцессорное устройство управления и поддержки температуры и контроля времени истечения повышают удобство работы, так как все необходимые параметры соединены на одном табло;
• Автоматическое перемешивание и измерение температуры продукта в нагревательной бане;
• Встроенный циркуляционный насос для перемешивания теплоносителя в нагревательной бане;
• Для контроля показаний при анализе, или аттестации аппарата и встроенного термодатчика предусмотрена возможность установки образцового термометра;
• В комплекте аппарата имеются рабочие стаканы со всеми диаметрами отверстий истечения 3мм, 4мм, 5мм и 10мм;
• Наличие в комплекте аппарата оригинальных шаровых затворов с меткой уровня продукта, позволяющих не задумываться о вертикальности затвора в процессе набора температуры и охлаждения пробы, так как шарик при любом положении обеспечивает надежное закрытие отверстия истечения рабочего стакана;
• Наличие в комплекте аппарата калибр-пробок для контроля чистоты и диаметра отверстия слива в рабочих стаканах;
• Простота эксплуатации вискозиметра и удобство обслуживания;
• Высокая ремонтопригодность, обеспечен легкий доступ ко всем внутренним элементам аппарата;
• Постоянное наличие аппарата на складе, как и всего остального, производимого нами оборудования.

Технические и прочие характеристики аппарата:

• Круговая нагревательная баня:
  • Внутренний диаметр: 160 мм
  • Глубина: 116 мм
• Рабочие стаканы (4 шт.):
  • Внутренние диаметры отверстий:
    1. 10 ± 0,025 мм
    2. 5 ± 0,025 мм
    3. 4 ± 0,025 мм
    4. 3 ± 0,025 мм
  • Высота стенки: 105+1 мм
• Шаровые затворы:
  1. Шарик Ø12,70±0,05 мм, высота метки 92,0±0,025 мм
  2. Шарик Ø6,35±0,05 мм, высота метки 90,3±0,025 мм
• Калибр-пробки для проверки отверстий 10, 5, 4 и 3 мм
• Температурные параметры:
  • Диапазон: от T окр. среды до +90°C (плавная регулировка)
  • Точность: ±0,1°C
• Таймер:
  • Диапазон: 0,1-999,9 с
  • Точность: ±0,1 с
• Тип нагревателя: электрический трубчатый
• Энергопотребление:
  • Мощность нагревателя: 750 Вт
  • Общая мощность: 800 Вт
• Срок службы: ≥6 лет
• Габариты (Ш×Г×В): ≤40×42×55 см
• Масса нетто: ≤15,0 кг
• Встроенный циркуляционный насос для перемешивания теплоносителя в нагревательной бане
• Общее электронное табло с настройкой и поддержкой параметров бани и параметров таймера

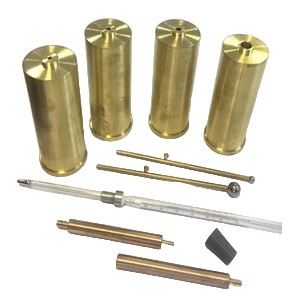

Комплектация вискозиметра:

1. Вискозиметр с круговой нагревательной баней, насосом и кабелем электропитания - 1 шт.
2. Термодатчик съемный Pt 100 с кабелем - 1 шт.
3. Термометр для определения условной вязкости ТН-3 исп.1 (0~+60°С) - 1 шт.
4. Термометр для определения условной вязкости ТН-3 исп.2 (+50~+110°С) - 1 шт.
5. Рабочий стакан (D отверстия 10±0.025 мм) - 1 шт.
6. Рабочий стакан (D отверстия 5±0.025 мм) - 1 шт.
7. Рабочий стакан (D отверстия 4±0.025 мм) - 1 шт.
8. Рабочий стакан (D отверстия 3±0.025 мм) - 1 шт.
9. Шаровой затвор:
   • Высота метки: 92.0±0.025 мм
   • D шарика: 12.70±0.05 мм
10. Шаровой затвор:
    • Высота метки: 90.3±0.025 мм
    • D шарика: 6.35±0.05 мм
11. Крышка бани с отверстием и 2 ручками - 1 шт.
12. Крышка рабочего стакана с держателем - 1 шт.
13. Калибр-пробка (D сопла 5 и 3 мм) - 1 шт.
14. Калибр-пробка (D сопла 10 и 4 мм) - 1 шт.
15. Силиконовый шланг - 1 шт.
16. Конусная пробка-фиксатор термометра для крышки бани - 1 шт.
17. Приемный стеклянный цилиндр 100 мл - 1 шт.
18. Паспорт вискозиметра (с руководством, методикой и программой аттестации) - 1 экз.
