Анализатор ВМ-ПХП для определения характеристик вспениваемости масел

Аппарат ВМ-ПХП для определения характеристик вспениваемости смазочных масел. Стандартный тест ГОСТ 32344 - ГОСТ 21058 - ASTM D 892 - D 6082 - IP 146.

Метод исследования:

Вспенивание смазочных масел в условиях связанных с турбулентностью, с высокими скоростями в редукторе или с подачей их в больших объемах может вызвать неадекватную смазку, кавитацию, перелив и преждевременное окисление. Образцы продувают определенным объемом воздуха при различных установленных температурах (24°С и 93,5°С). Образовавшаяся в результате пена измеряется в конце каждой аэрации и через определенные интервалы после. Существует также высокотемпературный тест (+150 °С) с помощью аппарата ВМ-150-ПХП, где также измеряется время, необходимое для оседания пены до нулевой отметки от начала периода аэрации, но с более суровые условиями: меньшим количество образца, увеличенным воздушным наддувом, удлиненным периодом аэрации и предназначен для изучения характеристик вспенивания смазок авиационных турбин.

Методика двойного тестирования пенообразования при стандартном тесте:

• Аппарат ВМ-ПХП производит два теста при +24°С и два при +93,5°С.

• Состоит из двух стеклянных бань из закаленного аквариумного стекла размером 30 х 45 см с поддержкой постоянной температуры и с тест-цилиндрами на 1000 мл, комплектуется воздуховодными трубками и ротаметрами (94мл/мин) для каждого тест-цилиндра, калиброванными диффузорами Нортона (керамические сферические) или, поставляемыми по отдельному заказу, диффузорами Мотта (цилиндрические стальные). Бани укомплектованы микропроцессорным температурным контроллерами, медными погружными нагревателями и циркуляционными мешалками, для обеспечения стабильности температуры в диапазоне не более ±0,5°С.

• Микропроцессорный ПИД-контроллер обеспечивает быструю температурную стабилизацию без перегрева и, посредством контура защиты от перегрева, отключает питание, если температура превысила верхнюю допустимую точку, защищает саму баню.

• Тест-цилиндры безопасно и быстро фиксируются и снимаются на посадочных местах благодаря цанговым зажимам цилиндров в посадочных местах на крышках каждой бани.

• Холодная (низкотемпературная) баня (+24°С) имеет встроенные спиральные трубки для циркуляции воздуха, выходящего из высокотемпературного тест-цилиндра до его прохождения через расходомер. Отдельное посадочное место в холодной (низкотемпературной) бане отведено для спирали компрессора охлаждения, который используют в тех случаях, когда температура окружающей среды превышает температуру для исследования.

• Каждый тест-цилиндр аппарата ВМ-ПХП укомплектован резиновой пробкой с отверстиями для выпускной трубки и контрольного термометра.

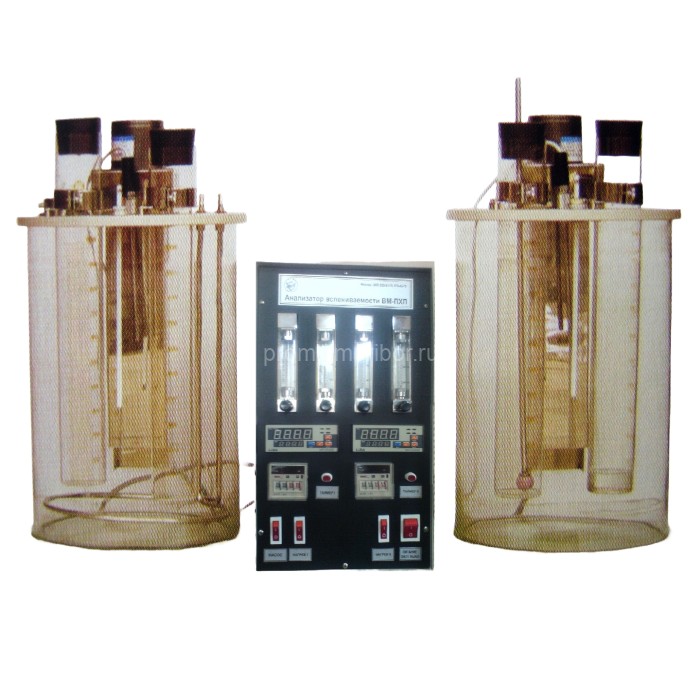

• Блок управления банями вынесен на фронтальную панель аппарата между 2 банями. На передней панели блока управления собираются все показания расхода, нагрева и времени оседания пены, а также установлены светодиодные клавиши управления питанием аппарата, нагревом, временем и воздушным насосом. Здесь же установлен безмаслянный диафрагменный воздушный компрессор. Подача 100% чистого, без масла, воздуха.

Аппарат соответствует стандартам ГОСТ 32344 - ГОСТ 21058 - ASTM D 892 - D 6082 - IP 146.

Комплектность аппарата ВМ-ПХП (базовая):

1. Чувствительные термодатчики Pt 100 с кабелем подключения - 2 шт.
2. Градуированные цилиндры 1000 мл (без основания) - 4 шт.
3. Резиновые пробки для цилиндров с техническими отверстиями - 4 шт.
4. Газовые сферические диффузоры Нортона - 4 шт.:
   • Материал: керамика
   • Тип соединения: резьбовое
5. Газоводные трубки с крепежными элементами - 4 шт.
6. Термометры -20...+102°C (ASTM 12C, точность 0,2°C) - 6 шт.
7. Резиновый/силиконовый шланг Ø6×10 мм - 1 шт.
8. Силиконовые пробки с отверстием для контрольного термометра - 2 шт.
9. Термостатируемые бани - 2 шт.:
   • Материал: закаленное аквариумное стекло
   • Размеры: Ø30×45 мм
10. Блок управления (1 шт.) в комплектации:
    • Встроенные расходомеры - 4 шт.
    • Таймеры - 2 шт.
    • Микроконтроллеры бань - 2 шт.
    • Диафрагменный воздушный компрессор
    • Общий кабель питания
11. Кабели электропитания для бань - 2 шт.
12. Паспорт изделия с документацией:
    • Руководство по эксплуатации
    • Методика аттестации
